تفاصيل الآلات:
هيكل المنتج ووظيفته

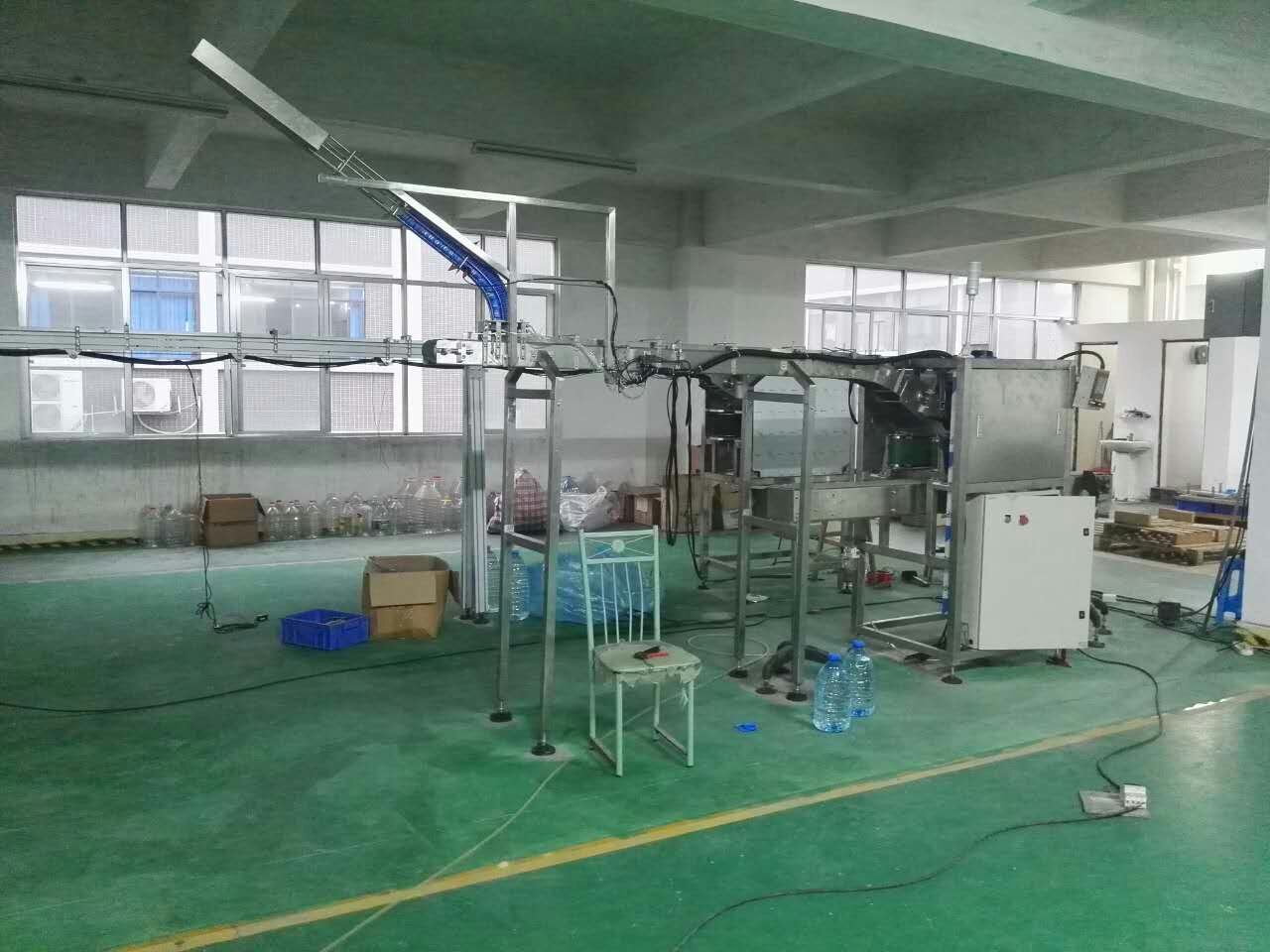

الهيكل الرئيسي: تتكون الآلة بشكل أساسي من جزء الرفع وجزء حلقة المعالجة وجزء حلقة النقل وجزء حلقة الضغط وجزء التحكم الكهربائي.
وظائف كل جزء
1) جزء الرفع: يتكون هذا الجزء من القادوس ، وسلسلة الرفع ، والمحرك ، ومنفذ التفريغ ، والإطار السفلي ، ويتم سكب حلقة الرفع في القادوس بواسطة الشخص ، ثم يقود المحرك سلسلة الرفع لرفع حلقة الرفع قليلاً إلى آلة الحلقة القرصية الاهتزازية. يتم التحكم في مقدار الرفع عن طريق المفتاح الكهروضوئي في ماكينة تشذيب الحلقات.
2) جزء البرشام: يشمل هذا الجزء الدعامة ، الدرابزين ، لوحة الاهتزاز ومخرج الحلقة. تسقط حلقة الرفع التي تخرج من مخرج المواد لآلة الرفع في لوحة الاهتزاز.
3) حلقة النقل: يتم تثبيت حزام النقل لهذا الجزء على كتيفة النقل ، ويتم تحريك حزام النقل إلى الأمام بواسطة محرك النقل. عندما تخرج حلقة الرفع من جهاز فرد الحلقات وتسقط على حزام النقل ، يتم نقلها للأمام إلى مدخل حلقة الرفع وتتوقف عند المدخل بواسطة مشبك التثبيت لانتظار سحب الزجاجة. يستمر في الدوران ، مما يضمن سحب حلقة الرفع واحدة تلو الأخرى في مكانها في الوقت المناسب. هذا الجزء مجهز بمفتاح كهروضوئي للتحكم في الحلقة المفقودة ومفتاح كهروضوئي كامل للتحكم في الحلقة يضمن المفتاح الكهروضوئي للتحكم في الحلقة المفقودة أن الزجاجة لا يمكن أن تمر في حالة الحلقة المفقودة ، وذلك لتجنب الموقف الذي لا تستطيع فيه الزجاجة الضغط على حلقة الرفع. يكون المفتاح الكهروضوئي للتحكم الكامل في الحلقة عندما يكون عدد الحلقات إلى حد معين ، لن يخرج ماكينة الحلاقة الحلقات ، وذلك لتجنب الضغط على الحلقات على حزام النقل.
4) حلقة الضغط: هذا الجزء مسؤول عن الضغط على الحلقة التي تسحبها الزجاجة في فم الزجاجة تتوقف حلقة الرفع المرسلة من خط الناقل الحلقي عند مدخل حلقة الرفع.اضغط على حلقة الرفع إلى الموضع المحدد من خلال مسار حلقة الضغط
المعايير الفنية:
حجم الجهاز الرئيسي | 700×785×1650 (مم) |
حجم المجموعة الكامل | 4500×3300×2900 (مم) (يمكن تصميمها) |
وزن | 600 كجم |
سعة | 3000-4000 بف |
Sحجم الزجاجة | قطر الدائرةΦ120～ Φ200 ملم ارتفاع 280～350 ملم |
