آلة لصق مزدوجة الجوانب

I、استخدام أساسي

يمكن للآلة أن تحقق في وقت واحد ميزات وضع العلامات والتسميات السطحية المحيطية على الوجهين لإرضاء الزجاجات المسطحة والزجاجات المربعة والتسمية على شكل زجاجة من جانب واحد وجانب مزدوج ، والمحيط الكامل للجسم الأسطواني ، ووضع العلامات لمدة نصف أسبوع ، وصناعة مستحضرات التجميل المستخدمة على نطاق واسع ، الصناعة الكيماوية اليومية.

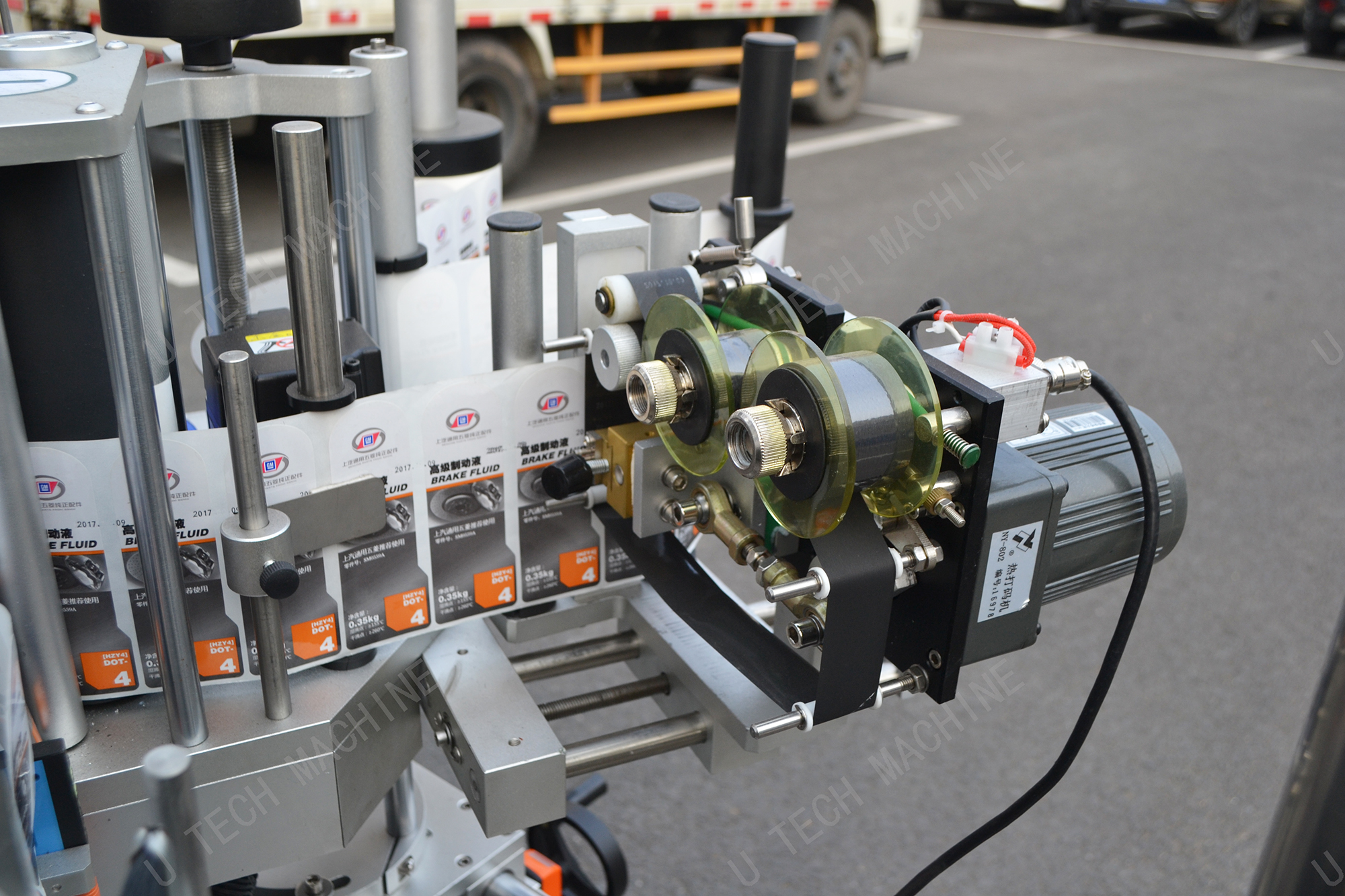

طابعة شريطية اختيارية وطابعة نفث الحبر لتحقيق تاريخ الإنتاج المطبوع على الملصق ومعلومات الدُفعات لتحقيق تكامل الموهوب.

II、تطبيق

1 ، للملصق: ملصقات ذاتية اللصق ، فيلم لاصق ذاتيًا ، رمز إشراف إلكتروني ، رمز شريطي ، إلخ.

2 ، المنتجات القابلة للتطبيق: تتطلب المستوى الجانبي ، سطح الكنس الجانبي ، الملصق المرفق بالسطح المحيطي.

3 、 الصناعة: تستخدم على نطاق واسع في مستحضرات التجميل والمواد الكيميائية اليومية والإلكترونيات والأدوية والمعادن والبلاستيك وغيرها من الصناعات.

4 、 أمثلة للتطبيق: وضع ملصقات على الزجاجة المسطحة لشامبو هيد آند شولدرز ، وضع العلامات على الزجاجات المسطحة لزيوت التشحيم ، ووضع العلامات والنبيذ الطازج.

ثالثا、عملية العمل

(أ) الزجاجات المسطحة

(ب) زجاجات مستديرة

* مبدأ العمل الأساسي: يكتشف المستشعر الزجاجة المسطحة أو الدائرية بعد الزجاجة لإعادة الإشارة إلى نظام التحكم في وضع العلامات ، ونظام التحكم المطبق للتحكم في المحرك يرسل الملصق والزجاجة المسطحة المرفقة أو منتجات وضع العلامات على الزجاجات المستديرة موضع الموضوع ، زجاجة مسطحة أو منتجات ملصقات الزجاجات المستديرة من خلال الوحدة العلوية ، يتم الانتهاء من الملصق الملصق على المنتج المطلي على ملصق مرفق بالإجراء.

* الإجراء: ضع المنتج (الذي يمكن الوصول إليه في الخط) -> تسليم المنتج -> المنتجات على بعد دقائق -> دليل المنتج -> وضع الملصقات (الجهاز تلقائيًا) -> معيار الغلاف -> جمع منتجات الملصقات.

رابعا、المعلمات الفنية: (يمكن أن تكون المعلمات التقنية التالية للنموذج القياسي والمتطلبات والوظائف الخاصة الأخرى مصممة خصيصًا).

◆ طول الملصق المناسب (مم): 20 مم ~ 200 مم

عرض الملصق المطبق (عرض ورق الدعم / مم): 20 مم ~ 180 مم

◆ حجم المنتج المطبق (للزجاجة المسطحة): الطول (اتجاه النقل): 20 مم ~ 250 مم

العرض (اتجاه عرض النقل): 30 مم ~ 90 مم

الارتفاع: 60 مم ~ 280 مم

◆ قطر المنتجات المطبقة (للزجاجة المستديرة): 45 مم ~ 100 مم

◆ قطر اللفة القياسي المطبق (مم): φ280mm

◆ قطر اللفة القياسي المطبق (مم): 76mm

دقة الملصقات (مم): ± 1 مم

◆ السرعة القياسية (م / دقيقة): خطوة: 5 ~ 19 م / دقيقة

المؤازرة: 5 ~ 40 م / دقيقة

◆ سرعة الوسم (قطعة / دقيقة): خطوة: 30 ~ 160 قطعة / دقيقة

المؤازرة: 50 ~ 200 قطعة / دقيقة

◆ سرعة الناقل (قطعة / دقيقة): 18 م / دقيقة

الوزن (كجم): حوالي 330 كجم

◆ التردد (هرتز): 50 هرتز

◆ الجهد الكهربائي (V): 220 فولت

◆ الطاقة (وات): 1220 وات (محرك خطوة)

1720 واط (معززات الجر)

أبعاد الجهاز (مم) (L × W × H): 3000 مم × 1450 مم × 1600 مم

V、ميزات

1 ، قوية ، يمكن للآلة تحقيق أربعة أنواع من المنتجات على الوجهين والوجهين (زجاجة مستديرة ، زجاجة مسطحة ، زجاجة مربعة ، زجاجة على شكل). قم بتكوين آلية قياسية لغطاء نمط وضع الزجاجة المستديرة ، مما يتيح وضع العلامات القياسية للزجاجة المستديرة الفردية ووضع العلامات القياسية المزدوجة ووضع العلامات الموضعية ؛

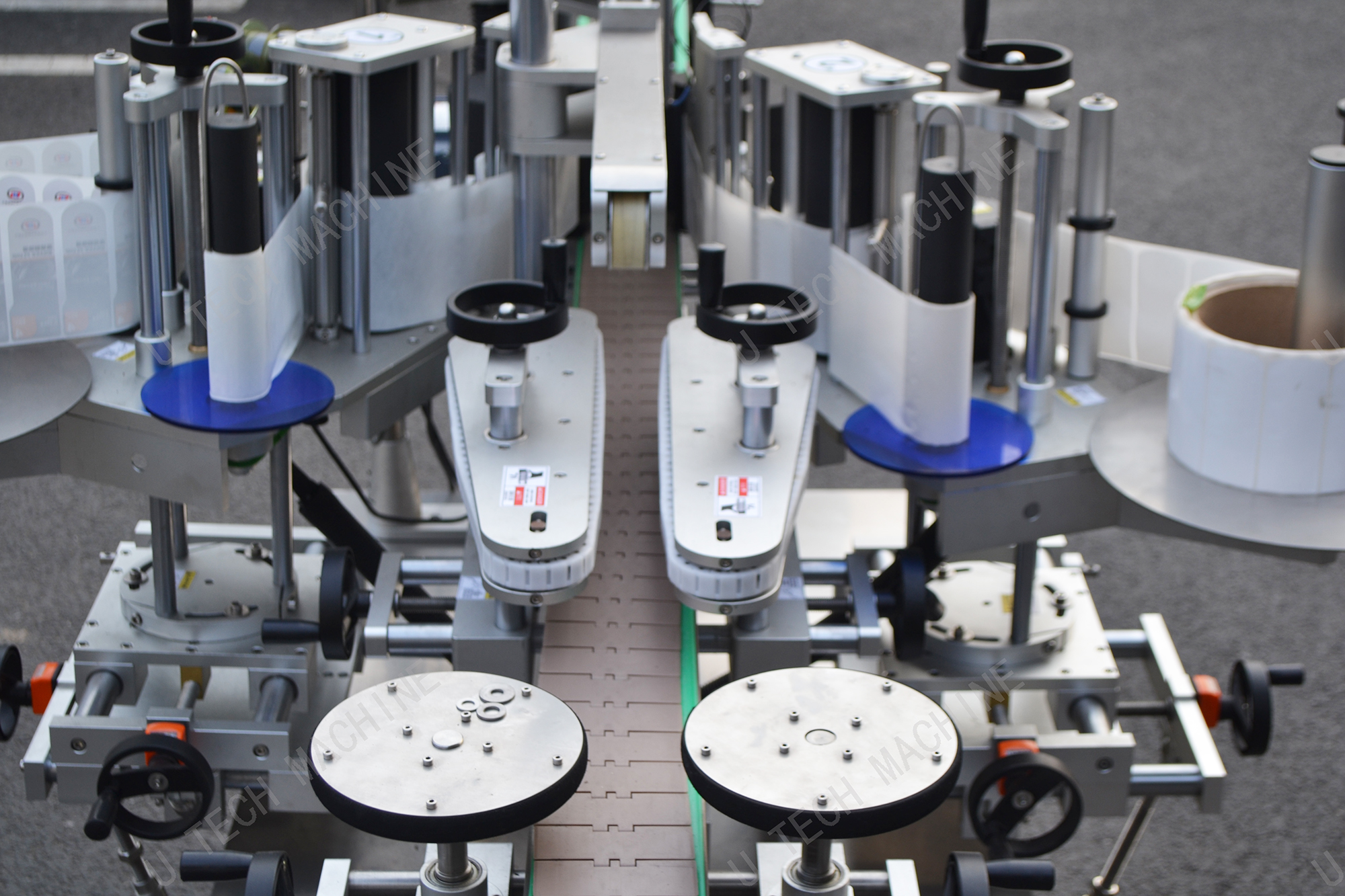

2 ، يستخدم دليل سلسلة بلاستيكية صلبة ثنائية متزامنة ، يضمن تلقائيًا زجاجة محايدة ، يتم وضع العمال في زجاجات وزجاجات من خطوط الإرساء منخفضة الطلب ، مما يقلل بشكل كبير من صعوبة إرساء وظائف عمال خط التجميع أو الإنتاج المستقل ، ويمكن أيضًا توصيله لخط الإنتاج

3 ، تكوين آلية تغطية الزنبرك لضمان التعامل السلس مع المنتج والزجاجة العالية نفسها تزيل الأخطاء بشكل فعال ؛

4 ، قم بتكوين مؤسسات الزجاجة الأوتوماتيكية ، والزجاجة الموجهة تلقائيًا قبل التباعد المنفصل ، وتأكد من اتباع زجاجات التوجيه ، والنقل ووضع العلامات على الاستقرار ؛

5 ، قم بتكوين جسمين قياسيين متكررين ، لأول مرة لضمان دقة وضع العلامات ، ومعيار مغلف باللفائف التربيعية ، وإزالة فقاعات الهواء بشكل فعال وضمان انجذاب الرأس والذيل ؛

6 control تحكم ذكي ، تتبع كهروضوئي تلقائي ، مع عدم وجود كائن بدون وضع علامات ، لا يوجد تصحيح تلقائي للملصقات ووظائف الكشف التلقائي عن الملصقات والعلامات واستنزاف لتجنب إهدار الملصقات ؛

7 、 ثبات عالي ، Panasonic PLC + شاشة تعمل باللمس + إبرة عين كهربائية من Panasonic Matsushita + مستشعر تسمية Leuze ألماني يتكون من أنظمة تحكم إلكترونية متقدمة ، معدات دعم تشغيل 7 × 24 ساعة ؛

8 、 المعدات مصنوعة بشكل رئيسي من الفولاذ المقاوم للصدأ والسبائك العالية ، بما يتماشى مع إنتاج GMP ، والهيكل العام للصلبة والجميلة ؛

9 、 يمكن أن يكون إنتاجًا قائمًا بذاته ، ويمكن أيضًا توصيله بخطوط الإنتاج ، والكشف التلقائي عن المنتج ، والإنتاج بدون طيار ؛

10 、 وظيفة مع التوقف ، وظيفة عد الإنتاج ، ميزات توفير الطاقة ، إنتاج وظيفة إيقاف المجموعة الرقمية ، وظيفة حماية إعداد المعلمة لتسهيل الإنتاج والإدارة ؛

11 、 ميزات ومكونات اختيارية:

① وظيفة الترميز / الوسم الساخنة ؛

② وظيفة التغذية التلقائية.

③ وظيفة اللف الأوتوماتيكي (توليفة من المنتج في الاعتبار) ؛

④ زيادة أجهزة وضع العلامات ؛

⑤ وظيفة وضع العلامات المحيطية ؛

⑥ ميزات أخرى (حسب متطلبات العميل).
