وحدة CGF 3 في 1: ماكينات المشروبات تستخدم لإنتاج المياه المعدنية المعبأة في زجاجات من البوليستر والمياه النقية وآلات المشروبات الكحولية وآلات المشروبات الأخرى غير الغازية. يمكن لآلات المشروبات أن تنهي جميع العمليات مثل غسل الزجاجة والتعبئة والختم ، ويمكن أن تقلل من وقت المواد والأجانب ، وتحسن الظروف الصحية ، والقدرة الإنتاجية والكفاءة الاقتصادية
خط إنتاج المياه المعدنية المعبأة الكاملة / المياه النقية المستخدمة في عمليات تعبئة المشروبات. تتكون الوظائف الثلاث لغسل الزجاجة ، الملء ، والختم في جسم واحد من الآلة العملية برمتها تلقائية.
المعايير الفنية
نموذج
CGF8-8-3
سعة
2000PBH
غسل الرؤوس
8
رؤوس التعبئة
8
السد الرؤوس
3
زجاجة مناسبة
زجاجة PET ، زجاجة بلاستيكية
قطر الزجاجة
55-110 ملم
ارتفاع الزجاجة
150-310 ملم
غطاء مناسب
غطاء المسمار البلاستيك
وزن
1500 كجم
قوة المحرك الرئيسية
1.2 كيلو واط
تفاصيل الجهاز
نظام ناقل الهواء
يستخدم ناقل الهواء بشكل أساسي في خط إنتاج الملء الأوتوماتيكي لمشروب زجاجة PET أو الماء. إنه النقل الوسيط لآلة النفخ المتصلة وآلة التفكيك وطاولة نقل تخزين الزجاجات وآلة التعبئة.

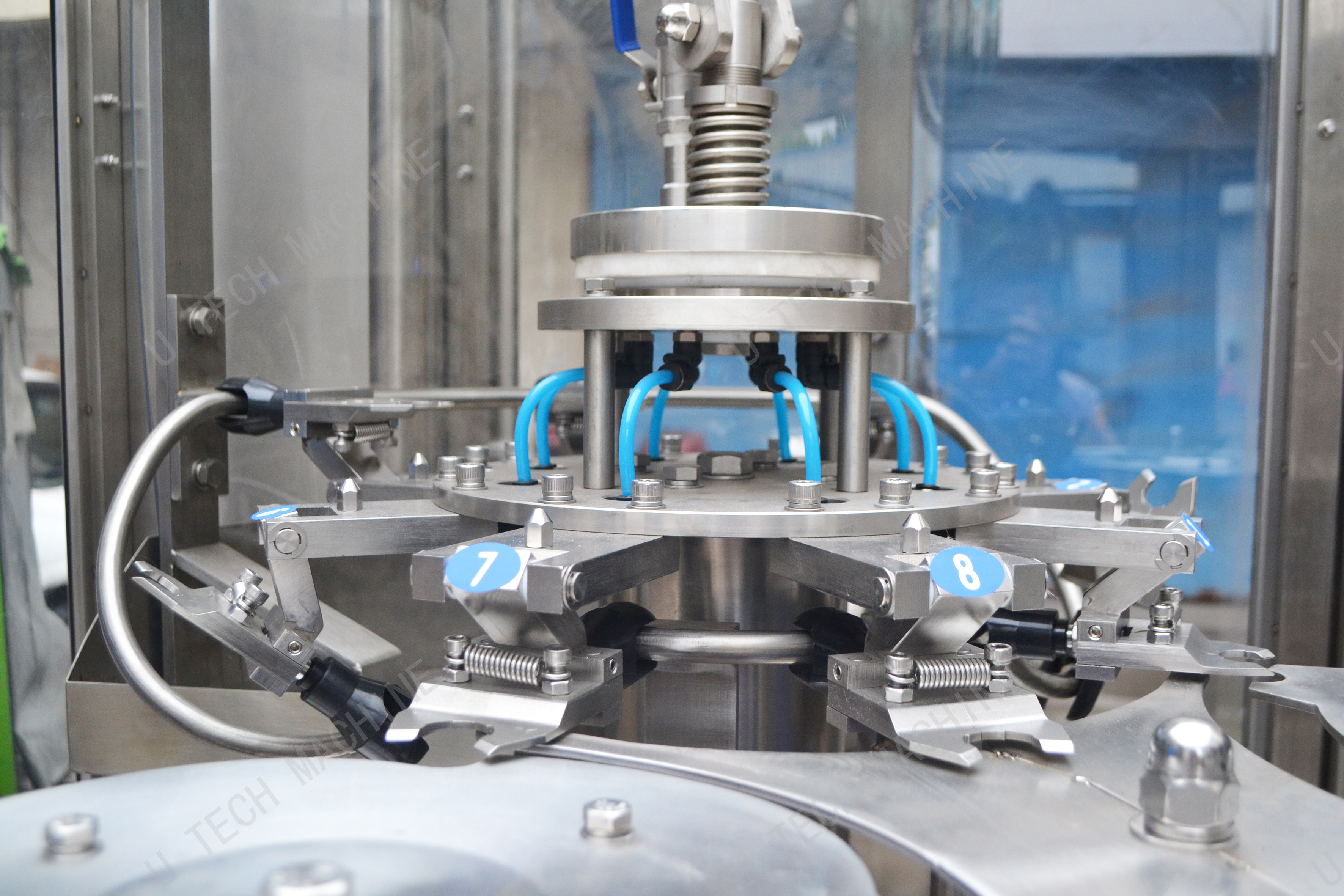

غسل الرؤوس
<1> جميع رؤوس شطف الفولاذ المقاوم للصدأ 304/316 ، تصميم حقن بنمط رش الماء ، توفير استهلاك أكثر للمياه وأكثر نظافة <2> 304/316 القابض من الفولاذ المقاوم للصدأ مع وسادة بلاستيكية ، يضمن الحد الأدنى من تحطم الزجاجة أثناء الغسيل <3> 304/316 مضخة غسيل الفولاذ المقاوم للصدأ
رؤوس التعبئة
فوهة تعبئة عالية الدقة من الفولاذ المقاوم للصدأ 304/316 <1> <2> حجم التعبئة قابل للتعديل في مرتبة جيدة ، نفس مستوى السائل بعد التعبئة <3> جميع أجزاء التلامس من الفولاذ المقاوم للصدأ 304/316 وخزان السائل ، تلميع ناعم ، لا يوجد زاوية موت ، سهلة التنظيف <4> 304/316 مضخة تعبئة الفولاذ المقاوم للصدأ
السد الرؤوس
<1> وضع ونظام السد ، رؤوس السد الكهرومغناطيسية ، مع وظيفة تفريغ العبء ، تأكد من الحد الأدنى من تحطم الزجاجة أثناء السد <2> جميع الفولاذ المقاوم للصدأ 304/316 البناء <3> لا توجد زجاجة لا سقف <4> توقف تلقائي عند عدم وجود زجاجة
نظام ناقل زجاجة مملوءة
نقل دعم المسار على الأرض بواسطة حامل ثلاثي القوائم ، يعتمد محرك القيادة على التحكم في التردد ، ويتصل مع آلة تعبئة الشطف والسد 3 في 1 ويتماشى معها. يتم نقل الزجاجات المعبأة بواسطة نظام النقل. يتم تشغيل نظام القيادة بواسطة محرك رئيسي يعتمد وضع محرك التروس.
الخصائص الرئيسية
1. باستخدام الرياح ، أرسل الوصول وعجلة الحركة في الزجاجة المتصلة مباشرة بالتكنولوجيا ؛ تم إلغاء سلاسل البرغي والناقل ، مما يتيح تغيير شكل الزجاجة ليصبح أسهل.
2. يعتمد نقل الزجاجات على تقنية عنق الزجاجة ، لا يحتاج التحويل على شكل زجاجة إلى ضبط مستوى المعدات ، يكفي فقط تغيير اللوحة المنحنية وأجزاء العجلة والنايلون ..
3. إن مشبك غسالة الزجاجة المصمم خصيصًا من الفولاذ المقاوم للصدأ متين ومتين ، ولا يتلامس مع موقع المسمار لفم الزجاجة لتجنب التلوث الثانوي.
4. صمام ملء صمام تدفق الجاذبية عالي السرعة ، ملء سريع ، ملء دقيق ولا يفقد أي سائل.
5. تصاعد الانخفاض عندما زجاجة الإخراج ، وتحويل شكل زجاجة لا حاجة لضبط ارتفاع سلاسل الناقل.
6. يعتمد المضيف تكنولوجيا التحكم الأوتوماتيكي PLC المتقدمة ، المكونات الكهربائية الرئيسية من شركة مشهورة مثل Mitsubishi اليابانية ، France Schneider ، OMRON.
نظام التحكم
S / N
اسم
الماركة
بلد
1
المحرك الرئيسي
ABB
سويسرا
2
العاكس
ميتسوبيشي
اليابان
3
PLC
أومرون
اليابان
4
شاشة لمس
ميتسوبيشي
اليابان
5
المقاولين
شنايدر
فرنسا
6
مرحل حراري
شنايدر
فرنسا
7
مفتاح فاصل الهواء
شنايدر
فرنسا
8
تحويلة تقريبية
تركيا
الولايات المتحدة الأمريكية
9
مفتاح كهروضوئي
بانر
الولايات المتحدة الأمريكية
10
نظام الدائرة الهوائية
SMC
اليابان
11
مضخة مياه
الجنوب
الصين
